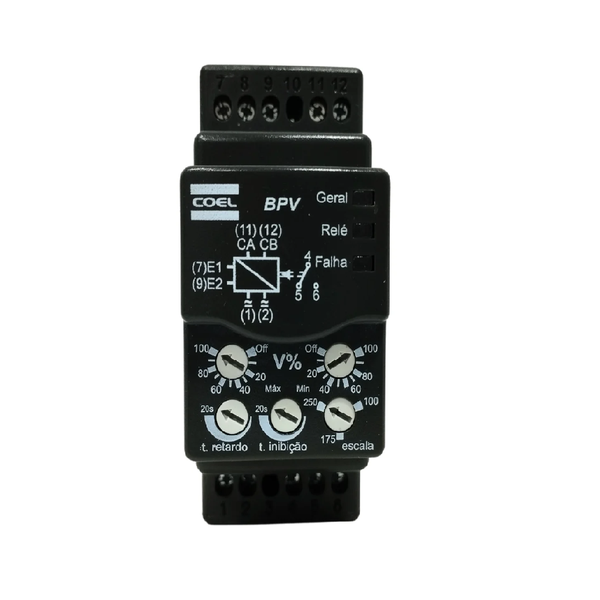

BPV
Monitor de Tensão Monofásico
Este instrumento é indicado para redes monofásicas ou bifásicas. Possui um ajuste para determinar o valor da tensão mínima e outro ajuste para determinar o valor da tensão máxima medida na entrada E1-E2 (terminais 7 e 9) obedecendo assim uma faixa de funcionamento. É possível desativar a supervisão de tensão mínima ou máxima colocando somente o ajuste na posição “Desligado”. O monitor BPV também possui ajuste do tempo de inibição na partida (1 a 20 segundos) e ajuste do tempo de retardo no desligamento (1 a 20 segundos). O relé de saída funciona ligado ao funcionamento normal e desligado quando ocorre uma falha de tensão “mínima ou máxima”.
Características
- Seleção da escala no frontal
- Duas versões disponíveis:
Versão A – escalas de 100, 175 ou 250 Vca/Vcc 50/60 Hz, ou
Versão B – escalas de 20, 60 ou 100 Vca/Vcc 50/60 Hz
- Alimentação auxiliar de 24 a 240 Vca/Vcc 50/60Hz (automático)
- Tempo de inibição na partida (0,1 a 20 s)
- Tempo de retardo no desligamento (0,1 a 20 s)
- Função de memória em caso de falha
- Opção de alterar histerese com resistor externo
- Um relé com contato reversível
- Caixa em ABS V0, DIN 35,8 x 90 mm com fixação por trilho DIN 35 mm.
