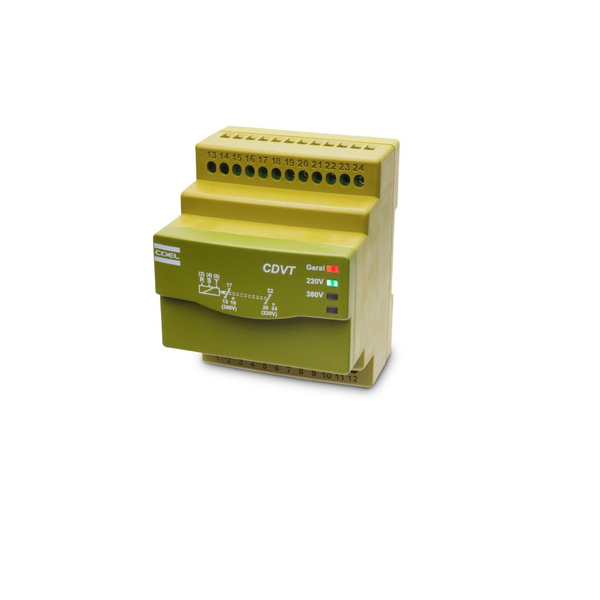

CDVT
Seletor de Tensão Trifásico

Este instrumento é utilizado em redes trifásicas, para monitorar qual a tensão de entrada. Se o monitor for alimentado na tensão de 220 Vca (187 a 253 Vca), o relé 2 está acionado. Se for alimentado na tensão de 380 Vca (323 a 437 Vca), o relé 1 é acionado. O CDVT também monitora sequência* e falta de fase (de motores até 5 CV).
Possui valores de tensão mínima e máxima fixas, obedecendo a uma janela de funcionamento. Possui dois tempos fixos: retardo no desligamento e retardo para ligar.
O relé de saída funciona com segurança intrínseca, ligado ao funcionamento normal, e desligado quando ocorre uma falha (mínima, máxima, sequência invertida ou falta de fase).

Características
- Verifica o valor da tensão de entrada e sinaliza através de dois relés.
- Monitoração de mínima e máxima tensão em equipamentos trifásicos.
- Falta de fase.
- Sequência de fase (opcional).
- Utilização em sistemas trifásicos.
- Frequência de 60 e 50 Hz.
- Fixação em trilho DIN.
- 2 saidas relé reversíveis (SPDT).
